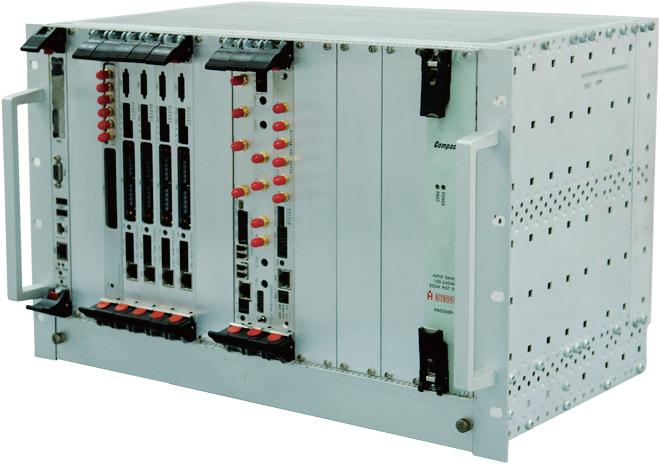

加固式高速信號采集回放系統
加固式高速信號采集回放系統
品編號： TG-X-SYS 產品名稱： 加固式高速信號采集回放系統 規格： 產品類別： 超寬帶高速記錄回放系統
商城購買主要功能
■ 寬帶信號采集：
※ 1～2通道寬帶信號采集；
※ 采集方式：連續采集、脈沖采集、過門限采集等；
■ 輔助數據采集功能：
※ 對實驗環境、條件、參數等進行采集存儲；
※ 對采集過程中相關的系統狀態、模式、參數等輔助信息進行同步采集和存儲；
■ 時標記錄功能：
※ 對采集信號的時刻進行記錄，如脈沖信號采集的時標；
■ 預觸發采集功能：
※ 對信號進行預觸發采集并存儲信號上升沿；
■ 快視功能：
※ 在采集前以及采集過程中，能夠對采集的每路模擬信號按一定占空比抽取顯示原始信號數據及其頻譜；
■ 數據輸出和管理功能：
※ 可將采集存儲的數據輸出至PC、磁盤陣、磁帶機等其它存儲設備，并形成數據文件，便于管理；
※ 可按時間、容量或者脈沖號對指定位置的數據進行轉存；
■ 通道校準和自檢功能：
※ 對通道平衡性和一致性進行校準，對存儲器壞塊進行查詢并標注；
※ 系統開機自檢；
■ 寬帶信號回放：
※ 1～2通道寬帶信號回放；
※ 回放方式：連續回放，脈沖回放等。
主要應用領域
寬帶雷達信號采集，跳頻通信信號采集，電子偵察信號采集，激光脈沖信號采集等。

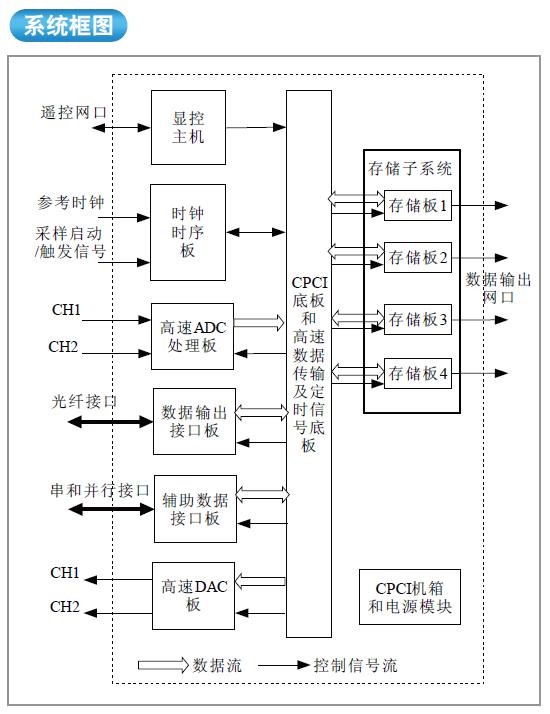

超寬帶信號數據采集回放系統主要用于對超寬帶 信號進行連續實時采集和回放，適用于各類雷達、通信、對抗、電磁環境信號的采集、分析、存儲和回放。超寬帶信號數據采集回放系統采用標準CPCI架構，使 用高性能處理器提供強大的系統管理、顯控與計算能力；采用高性能的ADC、DAC和超大容量固態存儲，可提供單通道3.2GSPS或雙通道1.6GSPS 的連續采集、存儲。
主要指標
■ 模擬信號通道數：1或2；
■ 最高采樣率：
※ 單通道10bit：連續采集3.2GSPS，脈沖采集4GSPS；
※ 雙通道10bit：連續采集1.6GSPS，脈沖采集2GSPS；
■ 預觸發采樣點數：0～8K點；
■ 波門采樣最大點數：1M點；
■ 最高回放速率：1.2GSPS；
■ 通道間幅度平衡精度：0.5dB；
■ 通道時間同步精度：優于30ps；
■ 數字信號輸出光纖傳輸速度：4GBps；
■ 觀測信號數據長度：觀測狀態時1K～1024K點可編程，脈沖采集狀態時2K點；
■ 存儲容量：大于3TB。
